LCD WD-C1603P con Arduino Due

Vamos a conectar la pantalla LCD WD-C1603P a Arduino Due

Lo primero es conectar los pines:

LCD - Vss - Pin 1 : GND

LCD - Vdd - Pin 2 : VCC

LCD - V0 - Pin 3 : Resistencia Variable (1K)

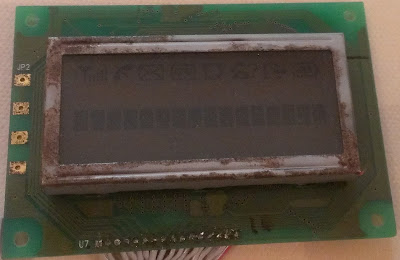

Con esto podemos comprobar si la pantalla enciende y quedaría así:

Nota: si no vemos la pantalla en negro debemos aumentar o disminuir la resistencia variable hasta que lleguemos al contraste deseado.

Ahora que sabemos que la pantalla enciende le enviaremos datos.

Debemos hacer las conexiones siguientes:

LCD – Vss – Pin 1 : GND

LCD – Vdd – Pin 2 : VCC

LCD – V0 – Pin 3 : Resistencia Variable (1K)

LCD – RS – Pin 4 : Arduino Pin 2

LCD – RW – Pin 5 : GND

LCD – E – Pin 6 : Arduino Pin 4

LCD – D4 – Pin 11 : Arduino Pin 6

LCD – D5 – Pin 12 : Arduino Pin 7

LCD – D6 – Pin 13 : Arduino Pin 8

LCD – D7 – Pin 14 : Arduino Pin 9

Imagen ilustrativa de conexiones (aunque la imagen de la pantalla no es la misma sirve para el ejemplo):

 Y quedara así:

Cargamos el pingüino el con código siguiente:

#include <LiquidCrystal.h>

#define RS 2

#define E 4

#define D4 6

#define D5 7

#define D6 8

#define D7 9

LiquidCrystal lcd(RS, E, D4, D5, D6 , D7);

void setup() {

  lcd.begin(16,4); //dimensiones de la pantalla

  lcd.clear();

  //posicionar el cursor

  lcd.setCursor(0,1);

  //escribir

  lcd.write("LCD WD-C1603P");

  lcd.setCursor(0,2);

  lcd.write("3 LINEAS");

  lcd.setCursor(0,3);

  lcd.write("Con Arduino");

}

void loop() { }

Y finalmente la pantalla nos mostrara lo que escribimos:

Aún no he logrado controlar los iconos de la primera línea (mensaje, batería…) si alguien lo logra por favor me informa.

Saludos y éxitos con sus experimentos.

LCD WD-C1603P con PingüinoVe

Vamos a conectar la pantalla LCD WD-C1603P a PingüinoVe

Lo primero es conectar los pines:

LCD - Vss - Pin 1 : GND

LCD - Vdd - Pin 2 : VCC

LCD - V0 - Pin 3 : Resistencia Variable (1K)

Con esto podemos comprobar si la pantalla enciende y quedaría así:

Nota: si no vemos la pantalla en negro debemos aumentar y disminuir la resistencia variable hasta que lleguemos al contraste deseado.

Ahora que sabemos que la pantalla enciende le enviaremos datos.

Debemos hacer las conexiones siguientes:

LCD – Vss – Pin 1 : GND

LCD – Vdd – Pin 2 : VCC

LCD – V0 – Pin 3 : Resistencia Variable (1K)

LCD – RS – Pin 4 : Pingüino Pin 12

LCD – RW – Pin 5 : GND

LCD – E – Pin 6 : Pingüino Pin 11

LCD – D4 – Pin 11 : Pingüino Pin 2

LCD – D5 – Pin 12 : Pingüino Pin 3

LCD – D6 – Pin 13 : Pingüino Pin 4

LCD – D7 – Pin 14 : Pingüino Pin 5

Imagen ilustrativa de conexiones (aunque la imagen de la pantalla no es la misma sirve para el ejemplo):

Y quedara así:

Cargamos el pingüino con el código siguiente:

#define RS 12

#define E 11

#define D4 2

#define D5 3

#define D6 4

#define D7 5

void setup() {

   //Declaracion de los pines de pantalla LCD

   lcd(RS, E, D4, D5, D6, D7, 0, 0, 0, 0);

   //Declaracion del tamaño del LCD

   lcd.begin(4, 0);

}

void loop() {

  //Coloca el cursor en posicion inicial

  lcd.home();

  //colocarl el cursor en la primera fila primera columna

  lcd.setCursor(0,1);

  //Mandar a escribir

  lcd.print("LCD WD-C1603P");

  //colocarl el cursor en la segunda fila primera columna

  lcd.setCursor(-4,2);

  //Mandar a escribir

  lcd.print("3 lineas");

  //colocarl el cursor en la segunda fila primera columna

  lcd.setCursor(-4,3);

  //Mandar a escribir

  lcd.print("Con Pinguino");

}

Y finalmente la pantalla nos mostrara lo que escribimos:

Aún no he logrado controlar los iconos de la primera línea (mensaje, batería…) si alguien lo logra por favor me informa.

Saludos y éxitos con sus experimentos.
